EH antenna για 20m

Βρήκα αυτή την κεραία ψάχνοντας και μου φάνηκε απλή. Δεν είχα κάποια ιδιαίτερη απαίτηση απόδοσης λόγω του μεγέθους της, αλλά είπα να δοκιμάσω την κατασκευή της, αφού δεν είχε κάποια ιδιαίτερη δυσκολία.
Τα υλικά όσα αναφέρονται στον σύνδεσμο, λίγο διαφορετικά μόνο στο μήκος της σωλήνας, αλλά και της προσθήκης ενός cable choke. Κατά τα λοιπά, η κατασκευή είναι σύμφωνα με τις οδηγίες

Τα υλικά είναι δύο σωλήνες PVC Φ50 (~60cm), μια Φ100 (~50cm), δύο συστολές, μια τάπα Φ50 και δύο κομμάτια χαλκοσωλήνα Φ53 (5cm) και μερικά μέτρα μονόκλωνου καλωδίου.

Αφού σημαδεύτηκε η σωλήνα, ανοίχθηκαν οι τρύπες. Ο χαλκός χρειάζεται λίγο κτύπημα από μέσα για να ανοίξει η στένωση που δημιουργήθηκε στα χείλη κατά την κοπή. Ως βοήθεια για να είναι ευθεία όλες οι τρύπες, μπορείτε για παράδειγμα να την ακουμπήσετε στο κάσωμα της πόρτας και να τραβήξετε μια γραμμή με κάτι αιχμηρό. Η γωνία που σχηματίζει το κάσωμα, βοηθά ώστε να τραβήξετε μια ευθεία στο μέσον της διατομής.
Για την συνδεσμολογία, άνοιξα μια τρύπα στην σωλήνα PVCμ την οποία θα κλείσω αργότερα με ένα άλλο κομμάτι το οποίο θα κόψω με το αμέσως επόμενο σε μέγεθος ποτηροτρύπανο.
Στους δύο ακροδέκτης που βλέπετε θα κολληθεί το RG58, το οποίο στη συνέχεια δημιουργεί πάνω στην Φ100 ένα cable choke και μετά καταλήγει στον κονέκτορα.

Η κατασκευή τελειωμένη είναι όπως την βλέπετε στην φωτογραφία αριστερά.

Σειρά είχε η ρύθμιση. Δυστυχώς, συντόνιζε ψηλά (~15Mhz) και όχι σύμφωνα με το αναμενόμενο.

Σπρώχνοντας τις σπείρες του κάτω πηνίου μακρυά από το πηνίο συντονισμού, κατέβαιναν τα στάσιμα, αλλά η συχνότητα συντονισμού δεν άλλαζε.

Παρά τις προσπάθειες δεν κατάφερα να την κατεβάσω, ούτε υπήρχε η δυνατότητα να προσθέσω σπείρες. Ετσι πειραματιζόμενος, πρόσθεσα στην κορυφή του πηνίου ένα τμήμα σύρματος. Αλλάζοντας του γωνία, άλλαζε και η συχνότητα συντονισμού.

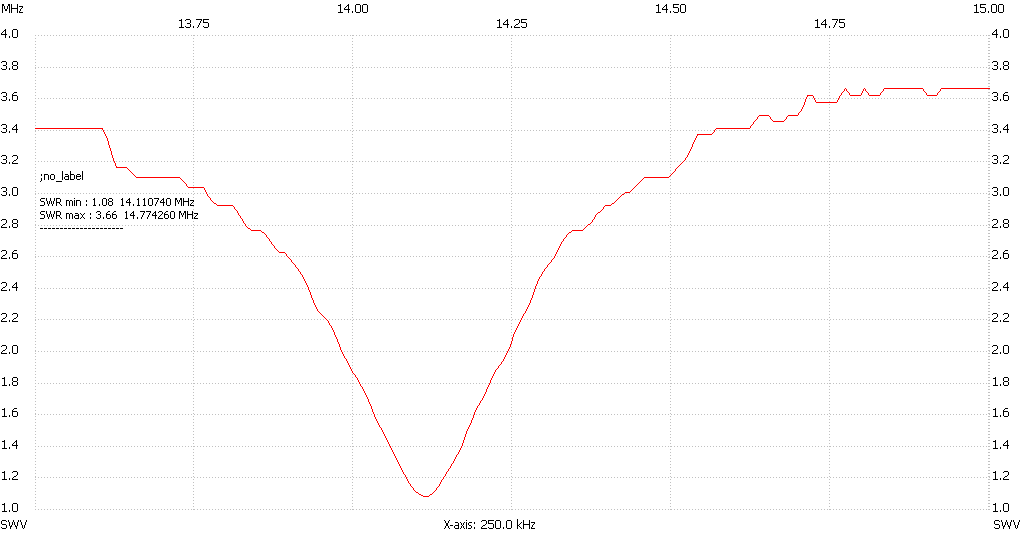

Ετσι κατέβηκε στη συχνότητα που το ήθελα με στάσιμα ~1:1.1 και στη συνέχεια το σύνδεσα με τον πομποδέκτη. Η δοκιμή επιβεβαίωσε τα χαμηλά στάσιμα, αφού η βελόνα του οργάνου δεν κουνιόταν καθόλου.

Τον αρχικό ενθουσιασμό ακολούθησε η απογοήτευση. Η απόδοση της κεραίας ήταν πάρα πολύ κακή. Πολύ χαμηλό σήμα, ακόμα και σε σύγκριση με απλό σύρμα. Ετσι, πέραν της εμπειρίας, το μόνο που θα μείνει είναι το cable choke για να μπει σε κάποια άλλη κεραία.
